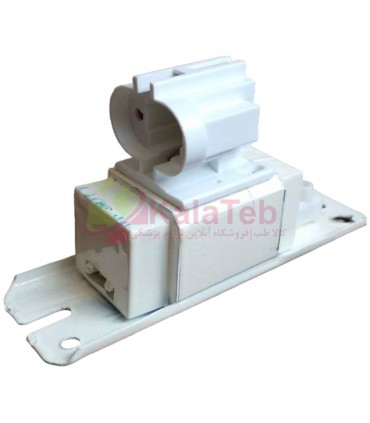

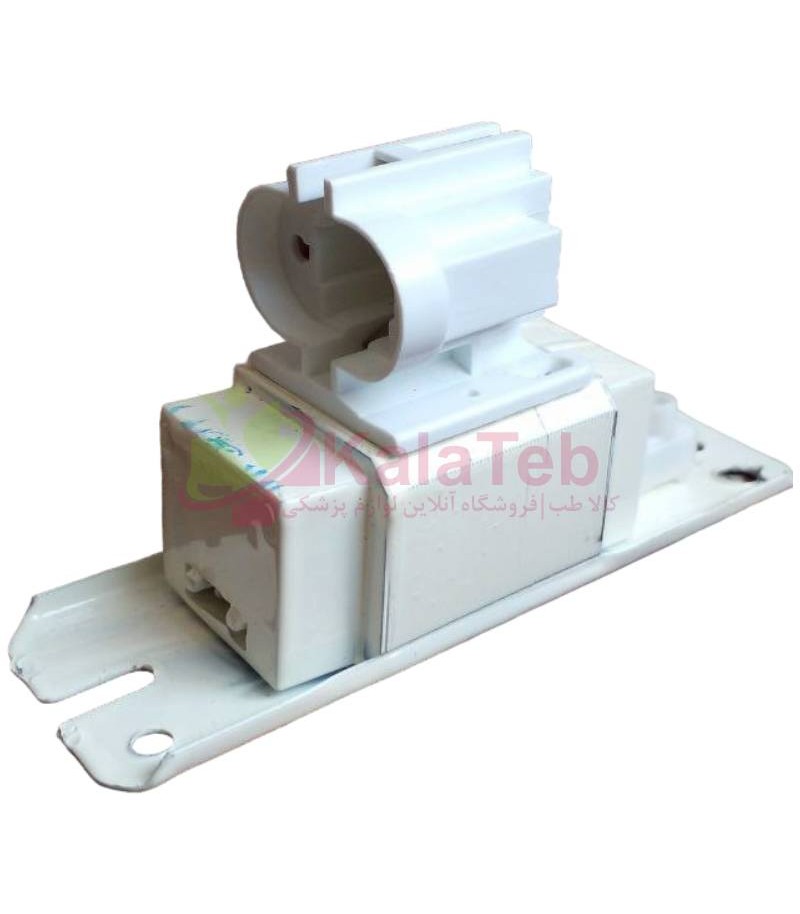

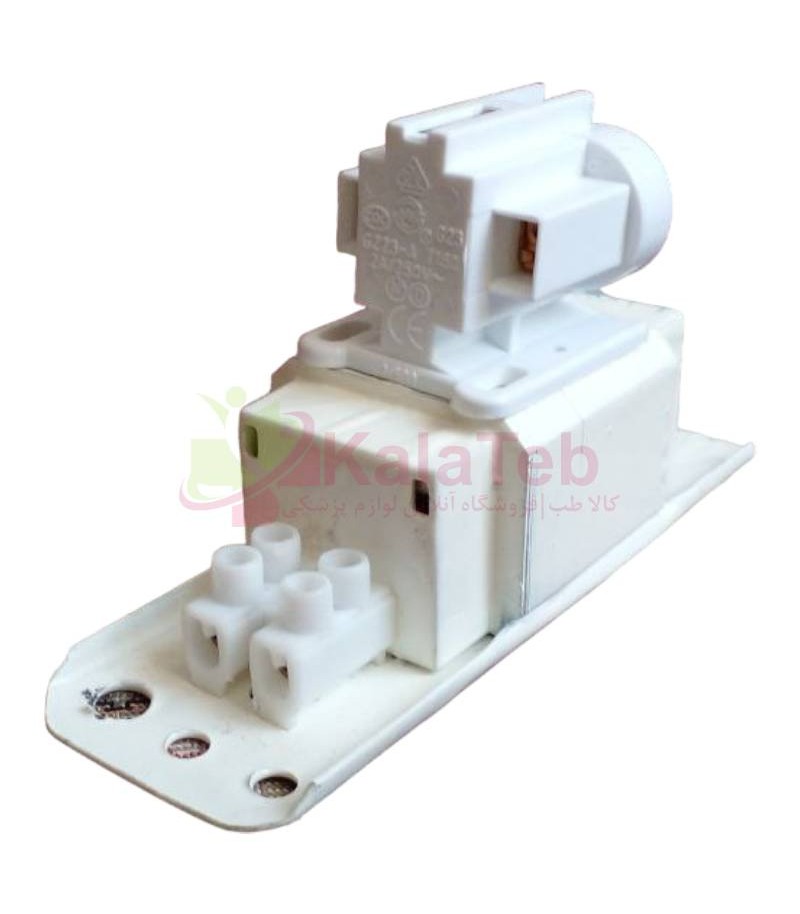

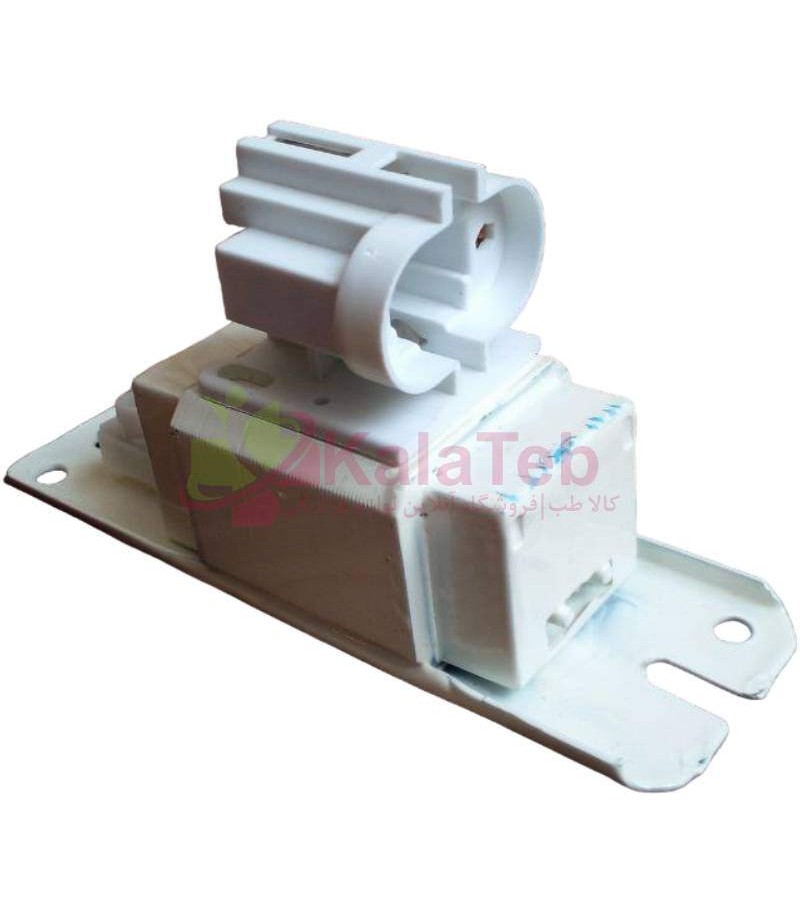

بالاست لامپ PL-S یکی از اجزای اصلی مدار روشنایی لامپهای فلورسنت فشرده است که وظیفه کنترل جریان الکتریکی و فراهمکردن شرایط مناسب برای عملکرد لامپ را بر عهده دارد. این قطعه با ولتاژ 220 ولت و فرکانس 50 هرتز کار میکند و برای استفاده در مدارهای مجهز به لامپهای PL-S با توانهای مختلف طراحی شده است.
این بالاست PL-S از نوع مغناطیسی یا الکترومغناطیسی است و میتواند برای یک لامپ PL-S با توان 7، 9 یا 11 وات مورد استفاده قرار گیرد. همچنین امکان استفاده از آن در مدار دو لامپ PL-S پنج وات نیز وجود دارد؛ بنابراین برای تعمیر و جایگزینی بالاست در انواع چراغهای فلورسنت فشرده، گزینهای کاربردی محسوب میشود.
لامپهای فلورسنت فشرده برای عملکرد صحیح به مدار محدودکننده جریان نیاز دارند. بالاست لامپ PL-S با قرار گرفتن در مدار، جریان عبوری از لامپ را کنترل میکند و شرایط لازم برای عملکرد پایدار آن را فراهم میسازد.
استفاده از بالاست مناسب اهمیت زیادی دارد؛ زیرا انتخاب بالاستی که از نظر توان یا نوع لامپ با مدار سازگاری نداشته باشد، میتواند موجب عملکرد نامناسب مجموعه روشنایی شود. به همین دلیل، هنگام خرید بالاست PL-S باید توان لامپ، تعداد لامپها، ولتاژ و فرکانس شبکه و نوع مدار مورد استفاده بررسی شود.
یکی از ویژگیهای مهم این محصول، بازه توانی متنوع برای لامپهای PL-S تکلامپ است. طبق مشخصات درجشده روی بالاست، امکان استفاده از یک لامپ PL-S با توان 7، 9 یا 11 وات وجود دارد.
این ویژگی باعث میشود محصول برای کاربرانی که به دنبال بالاست مناسب لامپ PL-S 9 وات هستند، کاربرد داشته باشد. همچنین برای لامپهای PL-S هفت وات و 11 وات نیز در محدوده مشخصشده قابل استفاده است.
در حالت دیگر، این بالاست قابلیت کار با دو لامپ PL-S پنج وات را دارد. بنابراین میتوان از آن در مدارهای مختلف روشنایی متناسب با مشخصات درجشده روی محصول استفاده کرد.
یکی از مزیتهای قابل توجه این بالاست مغناطیسی PL-S، امکان استفاده از خازن برای اصلاح ضریب توان است.
در حالت استفاده از یک لامپ، ضریب توان بدون خازن پایینتر است؛ اما با استفاده از خازن پیشنهادی 2 میکروفاراد، ضریب توان مدار به بیش از 0.85 میرسد.
از طرف دیگر، استفاده از خازن باعث کاهش قابل توجه جریان عبوری از شبکه میشود. برای مثال، در مدار یک لامپ، جریان درجشده روی مشخصات بالاست از حدود 0.16 آمپر بدون خازن به 0.07 آمپر با خازن کاهش پیدا میکند. این کاهش جریان میتواند به کاهش بار جریان روی سیمکشی و تجهیزات الکتریکی و بهبود شرایط بهرهبرداری از مدار کمک کند.
برای مدار دارای دو لامپ PL-S پنج وات نیز خازن 1.6 میکروفاراد پیشنهاد شده است که ضریب توان را به بیش از 0.85 میرساند.
در انتخاب بالاست لامپ فلورسنت فشرده، توجه به مشخصات حرارتی اهمیت زیادی دارد؛ زیرا بالاست در هنگام کار تولید حرارت میکند و باید در محدوده کاری تعریفشده مورد استفاده قرار گیرد.
بر اساس اطلاعات درجشده روی محصول، رده حرارتی سیمپیچ آن tw 130°C و افزایش دمای نامی آن Δt 50° است. این مشخصات، اطلاعات مهمی درباره شرایط حرارتی طراحی بالاست ارائه میکنند و نشان میدهند محصول برای کار در شرایط حرارتی مشخصشده طراحی شده است.
بنابراین هنگام نصب این بالاست PL-S 220 ولت نیز باید شرایط نصب، تهویه و فضای داخلی چراغ مطابق طراحی تجهیزات در نظر گرفته شود.
این محصول برای استفاده در شبکه 220 ولت AC با فرکانس 50 هرتز طراحی شده است. درج مشخصات الکتریکی و همچنین دیاگرام اتصال روی بدنه، بررسی و نصب آن را برای تکنسینهای برق و تعمیرکاران تجهیزات روشنایی سادهتر میکند.در زمان تعویض بالاست قدیمی، بهتر است مشخصات نوشتهشده روی قطعه قبلی با مشخصات بالاست جدید مقایسه شود تا از سازگاری آن با لامپ اطمینان حاصل شود.
این بالاست مناسب لامپ PL-S میتواند در تعمیر چراغهایی که از لامپهای فلورسنت فشرده استفاده میکنند، مورد توجه قرار گیرد. پشتیبانی از چند توان مختلف و امکان استفاده از خازن اصلاح ضریب توان، آن را برای طیف مشخصی از مدارهای روشنایی کاربردی میکند.
اگر هدف شما خرید بالاست برای لامپ PL-S 9 وات، 7 وات یا 11 وات است، پیش از خرید باید مشخصات روی بالاست فعلی و نوع دقیق لامپ بررسی شود. همچنین در مدارهای دو لامپ، تعداد و توان هر دو لامپ باید با مشخصات بالاست مطابقت داشته باشد.
بالاست لامپ PL-S یک بالاست مغناطیسی برای مدار لامپهای فلورسنت فشرده است که با 220 ولت و 50 هرتز کار میکند و برای یک لامپ PL-S با توان 7، 9 یا 11 وات و همچنین دو لامپ PL-S پنج وات قابل استفاده است.
امکان اصلاح ضریب توان با خازن، کاهش قابل توجه جریان خط، مشخصات حرارتی tw 130°C و Δt 50°، درج دیاگرام سیمکشی و پشتیبانی از چند توان رایج لامپ PL-S، از مهمترین ویژگیهای این محصول هستند. در نتیجه، این قطعه میتواند گزینهای مناسب برای تعمیر، تعویض و راهاندازی مدارهای روشنایی مجهز به لامپ PL-S باشد.
این سوکت مخصوص لامپهای دو پین PL-S پایه G23 طراحی شده و فاصله پینها از هم ۲۳ میلیمتر (استاندارد G23) است.بدنه این سوکت از جنس پلاستیک مقاوم بوده و برای روشن کردن انواع لامپ UV دو پین و چراغ مطالعه دو پین و البته دستگاه لاک خشک کن به کار میرود.
اگر قصد راهاندازی لامپهای کامپکت یا همان مهتابیهای کوچک را دارید، آشنایی با طریقه نصب سوکت پایه G23 بسیار حیاتی است. لامپهای G23 که در بازار اغلب با نام لامپهای دو پین یا لامپ PL نیز شناخته میشوند، دارای استارتر داخلی هستند؛ اما برای روشن شدن نیاز به یک محدودکننده جریان یا ترانس (بالاست) القایی دارند.در ادامه، نقشه سیمکشی لامپ مهتابی دو پین را به زبان ساده و با رعایت نکات ایمنی و البته تصویری مرور میکنیم.
ابزار و قطعات مورد نیاز برای نصب
قبل از شروع مراحل نصب لامپ دو پین، اقلام زیر را آماده کنید:
برای اینکه مدار روشنایی شما بدون نقص کار کند، مراحل زیر را به ترتیب انجام دهید. این روش استانداردترین نحوه اتصال ترانس به لامپ دو پین است.
در اولین قدم، لامپ را با فشار ملایم درون سوکت پایه G23 قرار دهید تا پینها کاملاً در جای خود فیکس شوند. اطمینان حاصل کنید که لامپ لق نمیزند.
برای سیمکشی لامپ دو پین، ما باید یک مدار سری ایجاد کنیم.
اکنون نوبت به تکمیل مدار برای اتصال به برق شهری میرسد:
در این مرحله شما دو سر سیم آزاد دارید (یکی از سمت ترانس و دیگری از سمت سوکت).
نکته فنی مهم در خرید و نصب
دقت کنید که لامپهای پایه G23 به دلیل داشتن استارتر داخلی، فقط با ترانسهای القایی (سیمپیچی) قدیمی کار میکنند و معمولاً با ترانسهای الکترونیکی سازگار نیستند. استفاده از سیمهای جنس خشک به دلیل اتصال محکمتر در ترمینالهای فشاری سوکت، پیشنهاد میشود.
